Electronisch tekenboek

Electronisch tekenboek

Tekenen met stroom!

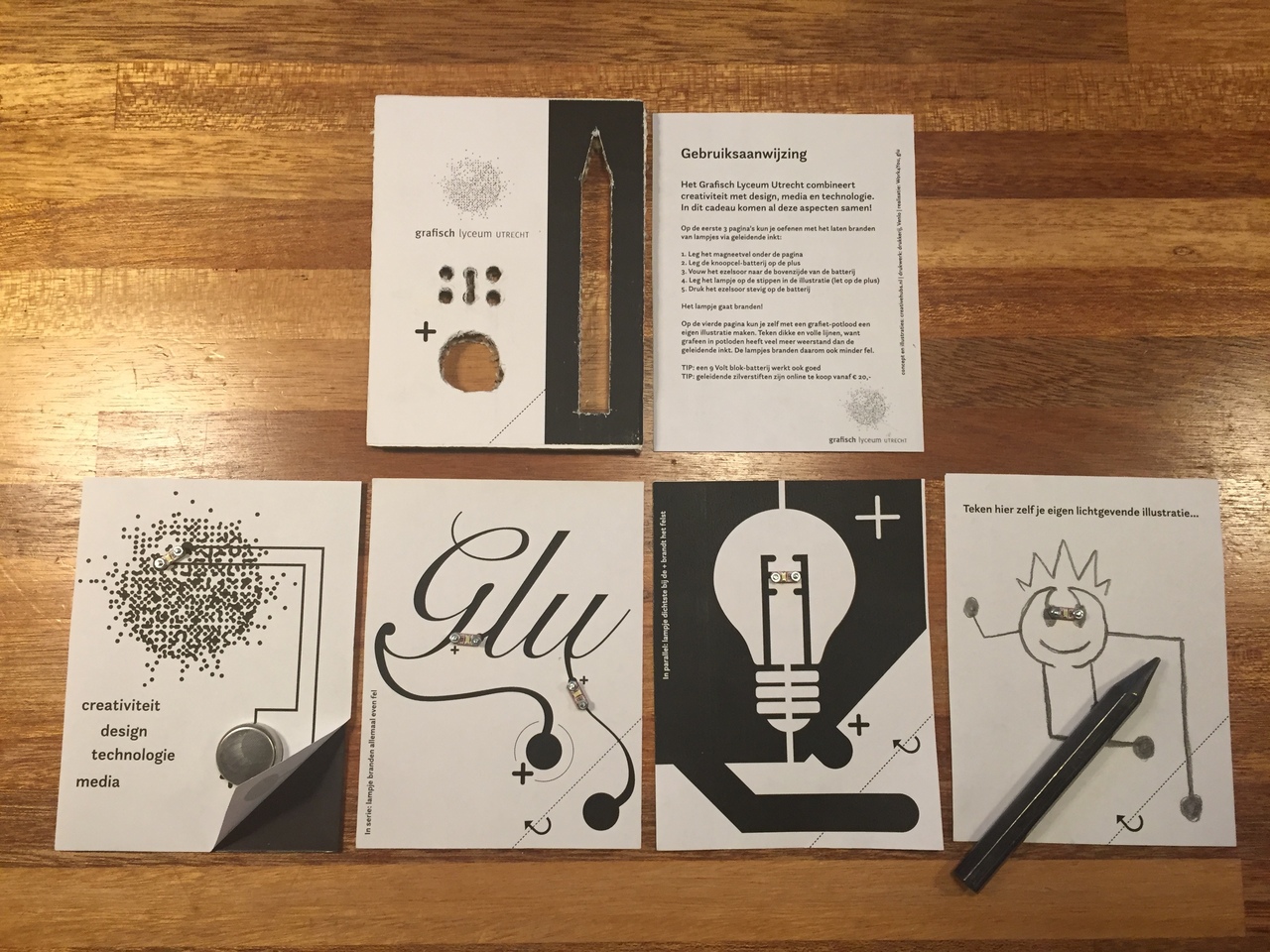

Het Grafisch Lyceum Utrecht vroeg mij om na te denken over een creatief technisch relatiegeschenk. Tekenen, drukken, boekbinden, stroom en lampjes komen hierin samen. Ik heb er een ontwikkeld voor € 6,50

Creativiteit, tekenen, drukken, technologie en innovatie zijn belangrijke kernpunten van het Grafisch Lyceum Utrecht. Deze zijn de basis voor het nieuwe relatiegeschenk dat op beurzen en events zal worden uitgedeeld. De basis is nu af en kan worden geproduceerd voor € 6,50.  Momenteel onderzoeken we of het drukken met gelijdende materialen toegevoegd kan worden.

Partlist formaat A6:

  • € 1,25 | A6 magneetfolie Houdkracht: 80 g/cm2 | shop
  • € 0,65 | 5 x SMD White LED Module DIY | shop
  • € 1,80 | Monochrome grafietstift - 9B | shop
  • € 2,10 | blokbatterij 9 Volt of CR2477 Knoopcel 3V, 1000 mAh | shop
  • € 0,25 | A6 papier ongestreken
  • € 0,20 | 5 x bout M2 | shop
  • € 0,25 | 5 x moer M2 | shop

HOW TO:

  1. Leg de magneetfolie voor je op tafel
  2. Daai de M2 moertjes in de gaatjes van de 5 LED's (2 x 5 totaal)
  3. Leg het papier op de magneetfolie en test het magnetisme door de LED's er op te leggen. Draai eventueel de magneetfolie om. De ene zijde is sterker dan de andere zijde
  4. Teken twee lijnen: maak dikke lijnen en druk stevig tijdens het tekenen. De lijn moet er donkergrijs uit zien
  5. Zet twee stippen aan het begin van de lijnen, zodat de plus en min van de batterij elk een lijn raken. TIP: Meet de afstand tussen de polen bij voorkeur met een blokbatterij van 9 Volt. Dat is het makkelijkste.
  6. Leg nu de LED's tussen de twee lijnen. Zorg dat de twee moeren elk een lijn raken.
  7. Zet nu de batterij op het papier. LET OP: De plus en min van de batterij moeten overeenkomen met de plus en min (staat heel klein een plusje/minnetje) van de LED's. Beweeg en druk een beetje met de batterij totdat de LED's gaan branden. De LED's doen het niet als ze verkeerd om zijn aangesloten.... De LED's beschadigen hier gelukkig niet van.

TIP: Indien de LED's goed zijn aangesloten, maar ze doen het niet, test dan de LED direct op de batterij. Of teken nogmaals over de lijnen met het potlood.
